SZT110,SZT125,SZT170
SZT雙軸單臂轉臺具有旋轉軸和擺動軸，全部采用力矩電機直接驅動，具有高精度、高負載，無傳動裝置，配合高精度編碼器可進行高精度分度，有效滿足加工需求。內置空壓強力剎車系統，滿足更大力矩要求。結構合理，安裝方便，穩定可靠。
選項：可根據客戶使用需求特殊定制。

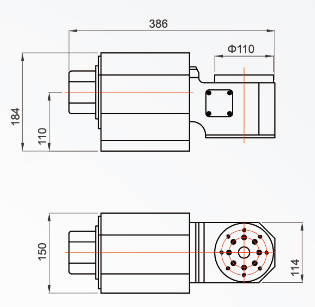

SZT雙軸單臂轉臺 SZT110示意圖
SZT雙軸單臂轉臺 SZT125示意圖
SZT雙軸單臂轉臺 SZT170示意圖
SZT雙軸單臂轉臺產品參數表
| 型號 | SZT110 | |
| 類型 | C軸 | A軸 |
| 臺面直徑 | 110 | - |
| 中心定位孔直徑 | 20 | - |
| 中心高 | - | 110 |
| 最大載重 | 水平10/傾斜5 | - |
| T型槽規格 | 8 H7(可選) | - |
| 額定轉速 | 200 | 100 |
| 最高轉速 | 200 | 100 |
| 行程 | nX360° | ±105° |
| 額定扭矩 | 5.5 | 20 |
| 最大扭矩 | 13.7 | 50 |
| 夾緊方式 | - | - |
| 夾緊扭矩 | - | - |
| 定位精度 | 20'' | 20'' |
| 重復定位精度 | 6'' | 6'' |
| 產品重量 | 約35 | |
SZT雙軸單臂轉臺具有旋轉軸和擺動軸，全部采用力矩電機直接驅動，具有高精度、高負載，無傳動裝置，配合高精度編碼器可進行高精度分度，有效滿足加工需求。內置空壓強力剎車系統，滿足更大力矩要求。結構合理，安裝方便，穩定可靠。
選項：可根據客戶使用需求特殊定制。
SZT雙軸單臂轉臺 SZT110示意圖
SZT雙軸單臂轉臺 SZT125示意圖
SZT雙軸單臂轉臺 SZT170示意圖
SZT雙軸單臂轉臺產品參數表
| 型號 | SZT110 | |
| 類型 | C軸 | A軸 |
| 臺面直徑 | 110 | - |
| 中心定位孔直徑 | 20 | - |
| 中心高 | - | 110 |
| 最大載重 | 水平10/傾斜5 | - |
| T型槽規格 | 8 H7(可選) | - |
| 額定轉速 | 200 | 100 |
| 最高轉速 | 200 | 100 |
| 行程 | nX360° | ±105° |
| 額定扭矩 | 5.5 | 20 |
| 最大扭矩 | 13.7 | 50 |
| 夾緊方式 | - | - |
| 夾緊扭矩 | - | - |
| 定位精度 | 20'' | 20'' |
| 重復定位精度 | 6'' | 6'' |
| 產品重量 | 約35 | |
